主动防护网的配件有哪些?主动防护网安装注意事项

2018-8-17 10:23:58  点击:

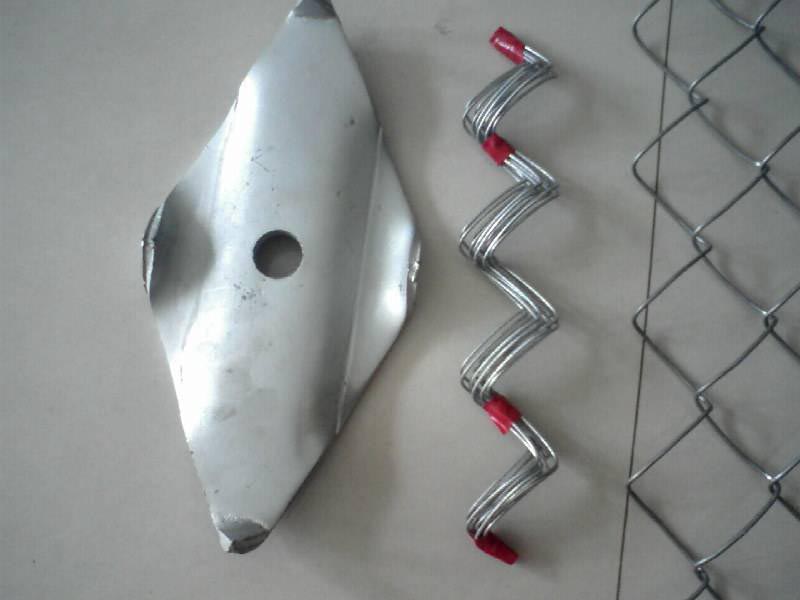

主动防护网的配件

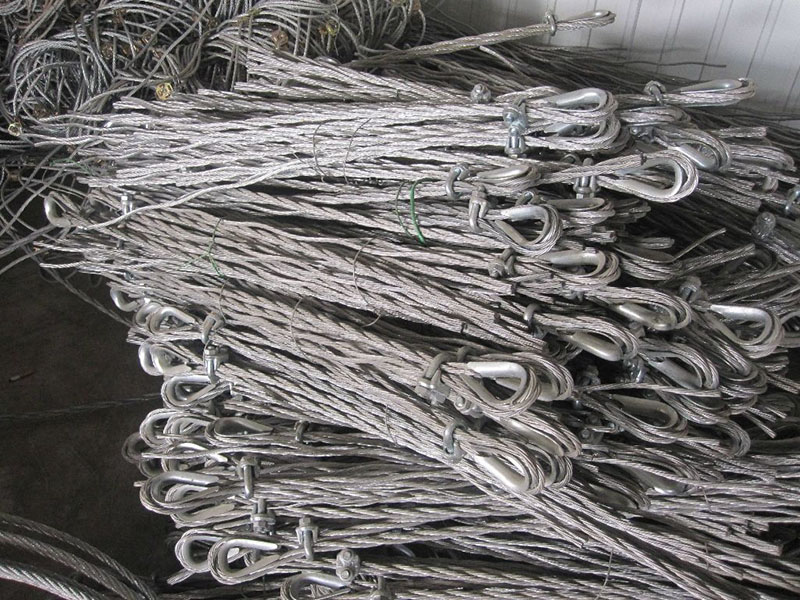

1. 拦锚锚杆:应选用双股直径16mm钢丝绳锚杆,其长度一般依据系统高度按下表选定,或按该表中锚杆抗拔力要求根据地层条件计算确定。

2. 工字钢立柱:由普通工字钢加工而成,其高度与系统高度相同,工字钢型号,根据钢柱高度按下表选定。

3. 地脚螺栓锚杆:每个基座应选用4根由螺纹钢筋加工而成的MP28*1000/M27*100标准化地脚螺栓锚杆。

4、基座及连接件:应选用标准化的GS-7001型基座和GS-7005型连接件。

5、锚杆孔径上沿锚杆设计抗拔力不小于80KN,其余锚杆设计抗拔力不小于50KN。锚固长度应根据计算确定,且不得小于2m。钢筋锚杆孔径应大于直径12mm以上;双股钢丝绳锚杆孔径应大于钢丝绳的2倍直径10mm以上。

6、拉锚系统

a、上拉锚绳 RX-025系统的每根钢柱应设置单根上拉锚绳;RX-050和RX-075系统除端部钢柱应设置单根上拉锚绳外,当钢柱间距大于或等于7m时中部每根钢柱应设置两根对称布置的人字形上拉锚绳,RX-025、RX-050和RX-075系统的上拉锚绳分别选用直径为16mm、14mm和16mm钢丝绳,当钢柱间距小于7m时,中部每根钢柱应设置单根上拉锚绳,其上拉锚绳均选用直径力16mm的钢丝绳,每根上拉锚绳分别各带1个、1个、2个减压环。

b、侧拉锚绳 部钢柱各设置一根侧拉锚绳,RX-025、RX-050和RX-075系统的侧拉锚绳分别选用直径力12mm、16mm和18mm钢丝绳。 c、中间加固拉锚绳 当单段SNS被动系统长度大于70米时,应每隔50m左右设置一人字形中间加固锚绳,当此前已有下拉锚绳时,下拉锚绳右当用中间加固锚绳对待,中间加固及下拉锚绳的直径均与侧拉锚绳相同。

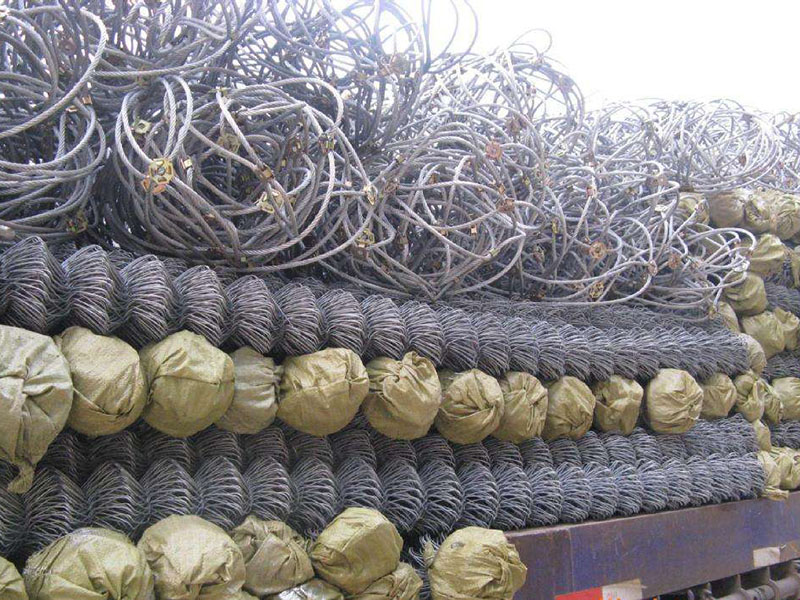

7、钢丝绳网:RX-025、RX-050和RX-075系统分别选用网孔大小力250mm、200mm和150mm的钢丝绳网,网的长度一般选用5m,网的宽度与系统高度相同,但系统高度大于或是等于6m时,宜采用其它宽度的网来拼接;当系统网底线水平面的夹角大于5度时宜考虑配置相应的斜角的菱形钢丝绳网。

8、支撑绳:支撑绳均应设置双绳的形式的上下支撑绳,RX-025、RX-050的RX-075系统的支撑绳直径分别为12mm、16mm的18mm钢丝绳,且每跨内上/下支撑绳分别设置1/1、2/2、2/4个减压环。当单段SNS被动系统的长度大于70m时,宜按单根支撑绳的跨越长度不超边50m分段设置。

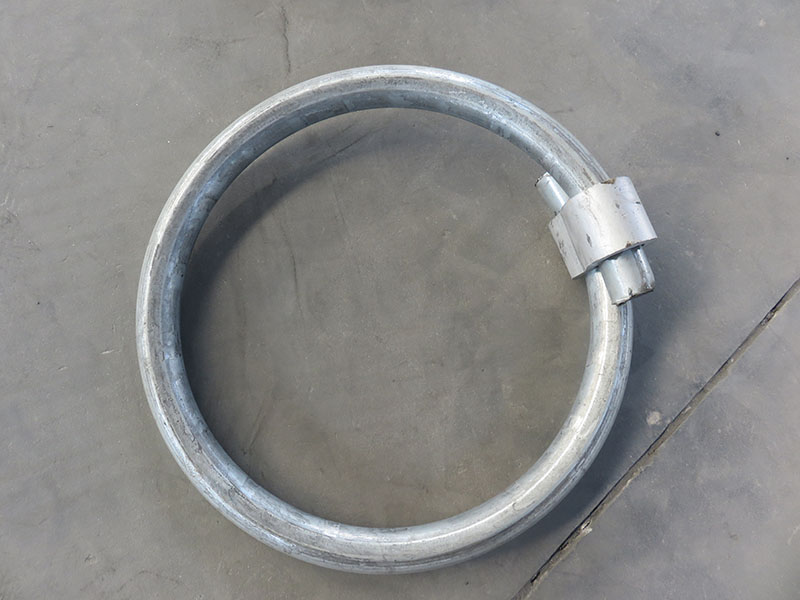

9、减压环型号:12mm及14mm钢丝绳应配置GS-8000减压环,16mm及18mm钢丝绳应配置GS-8001减压环。GS-8000和GS-8001型减压环的能量及收能力分别不应低于30KJ和50KJ,其启动荷载应介于与其想连的钢丝绳网最小破断拉力的10%-70%,在距减压环约40cm处应设置绳卡将两根支撑绳合并在一起,该绳卡的紧固程度为标准紧固的30%。

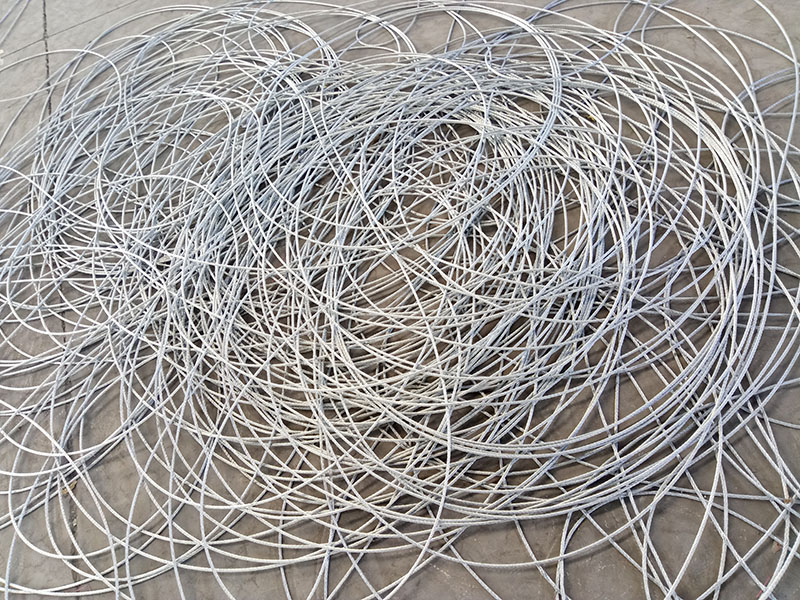

10、缝合绳:每张钢丝绳网配置一根长度为其周长1.3倍的8mm缝合钢丝绳。

11、钢丝格栅:当需要拦截小块落石时,应配置钢丝格栅,宜选用网孔直径为50mm*50mm的钢丝格栅,钢丝绳网与钢丝格栅,钢丝绳网与钢丝格栅间应采用1.2mm的铁线绑扎,绑扎间距不宜小于1米。

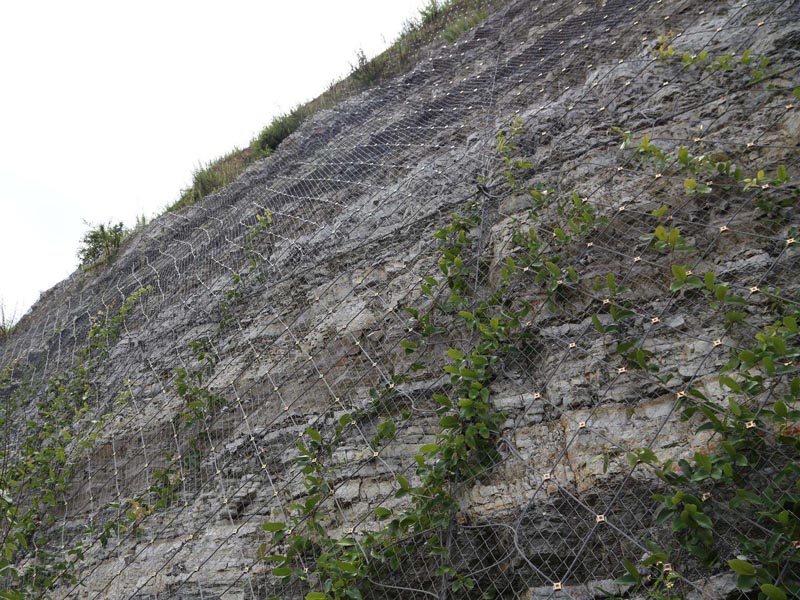

用途:主动防护网的开放性,地下水可以自由排泄,避免了由于地下水压力的升高而引起的边坡失稳问题;主动防护网除对稳定边坡有一定贡献外,同时还能抑制边坡遭受进一步的风化剥蚀,且对坡面形态特征无特殊要求,不破坏和改变坡面原有地貌形态和植被生长条件,主动防护网其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件,绿色植物能够在其开放的空间上自由生长,植物根系的固土作用与坡面防护系统结为一体,从而抑制坡面破坏和水土流失,反过来又保护了地貌和坡面植被,实现最佳的边坡防护和环境保护目的。

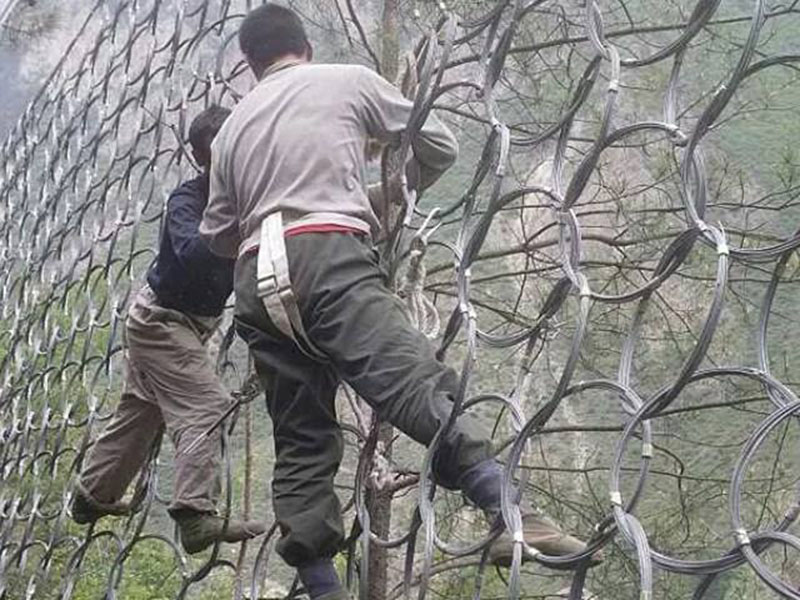

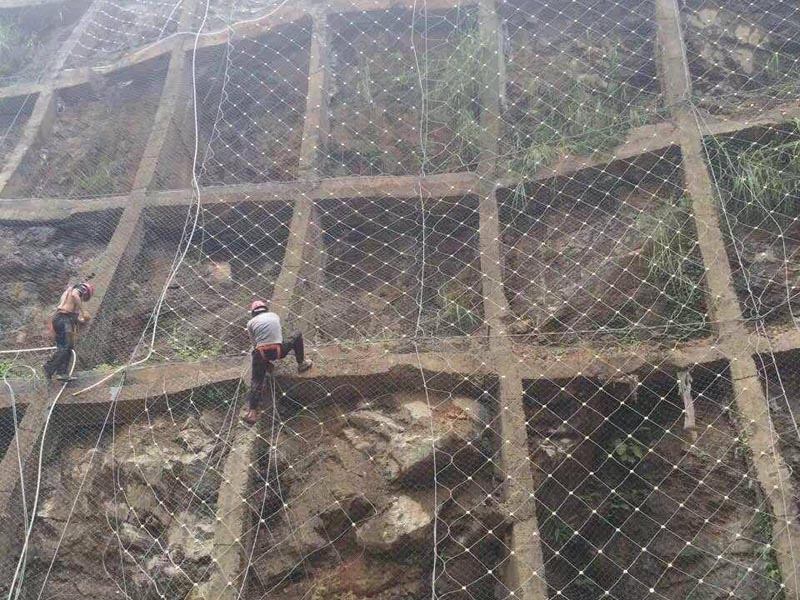

主动防护网安装注意事项:

1、开工前,应仔细查看和处理SNS自动防护工作区的危石,施工机具应放置在安全地带。

2、施工时有必要选用安全绳、安全带等措施。加强工作人员和坡面工作机具的维护。

3、坡上工作时期,若坡脚为行人、车辆等过往的通道,应选用工作安全网式工作区看守操控等安全维护措施。

4、处理机械故障时,有必要使设备断电、停风。向施工设备送电、送风前,应通知有关的施工人员。

5、在陡边坡上铺挂各类网时,在铺挂、缝合、固定前使用软绳或小8钢绳悬挂固定,防止掉落。

6、施工时有必要佩戴安全帽、安全带。

7、张拉时有必要各就各位,张拉前端制止站人,以防发作意外事故。张拉时用力均匀,不可盲目操作,遵从主管人员的指挥。
